Klapprad-Faltmechanismen im Vergleich: Mittelgelenk, Vertikal- und Dreifachfaltung

Lastpfade: Warum der Bruch selten im Gelenk selbst beginnt

Ermüdungsbrüche an Falträdern entstehen in der Regel nicht im Scharnierbolzen, sondern im Übergang zwischen Gelenkkörper und Rahmenrohr, also in der Schweißnaht und ihrer Wärmeeinflusszone. Der Gelenkkörper ist massiv und dickwandig, das anschließende Rohr deutlich dünner. An diesem Steifigkeitssprung konzentrieren sich die Spannungen wie an einer Kerbe.

Verschärfend wirkt die Geometrie. Ein Mittelgelenk sitzt im Hauptrohr ziemlich genau dort, wo das Biegemoment aus Fahrergewicht, Antrittskraft und Lenkimpuls zwischen Steuer- und Sitzrohr am größten ist. Konstrukteure kompensieren das mit überdimensionierten Gelenkkörpern, Knotenblechen oder einem verlagerten Drehpunkt. Jede dieser Lösungen verschiebt die Kerbwirkung, beseitigt sie aber nicht.

Rückrufe bei Tern und Decathlon: Muster hinter den Brüchen

Frühere Rückrufe von Falträdern zeigen, dass nicht nur die Verriegelung, sondern auch die Rahmenverbindung am Faltscharnier eine sicherheitskritische Schwachstelle sein kann. Bei betroffenen Modellen von Tern und Decathlon bestand die Gefahr, dass der Rahmen im Bereich des Scharniers Risse bildet oder bricht.

Die beiden Rückrufaktionen im Überblick:

Beide Fälle verdeutlichen, weshalb du bei der regelmäßigen Inspektion nicht nur die Verriegelung, sondern auch die angrenzenden Rahmenrohre und Schweißnähte kontrollieren solltest.

Achte dabei besonders auf folgende Warnsignale:

• Haarrisse im Lack: Feine Risse im Bereich der Schweißnähte oder quer zum Rahmenrohr können auf eine erhöhte Materialbelastung oder einen darunterliegenden Schaden hindeuten.
• Wiederkehrende Schmutzlinien: Dunkle Linien, die nach dem Reinigen erneut sichtbar werden, solltest du genauer untersuchen lassen.
• Ungewöhnliche Geräusche: Wiederkehrendes Knacken oder Knarzen unter Belastung kann auf Spiel oder Probleme an den Verbindungsstellen hinweisen.
• Sichtbare Verformungen: Veränderungen am Scharnier, an den Schweißnähten oder den angrenzenden Rahmenrohren sind mögliche Anzeichen eines strukturellen Schadens.

Was zeigt der ADAC-Haltbarkeitstest 2025?

Der ADAC-Test belegt, dass auch hochpreisige Konstruktionen brechen können: Im Haltbarkeitstest versagte der Rahmen des Vello Rocky Titan, das deshalb auf die Note 4,5 abgewertet wurde. Im Feld standen acht Klapp- und Falträder zwischen 535 und 2.969 Euro. Titan verzeiht viel bei Korrosion, die Ermüdungsfestigkeit hängt aber an Rohrdimensionierung, Nahtführung und Lastverteilung, nicht am Werkstoffnamen im Datenblatt.

Testsieger wurde die Brompton G Line, laut ADAC das einzige Rad im Test mit Mehrpunktfaltung und mittigem Klappen. Eine simple Preis- oder Materialregel lässt sich daraus nicht ableiten. Wohl aber die Erkenntnis, dass ein stimmiges Gesamtkonzept aus Gelenk, Rohrsatz und Fertigung mehr zählt als ein einzelnes Premiummerkmal.

Wie sicher ist ein Klapprad-Scharnier nach DIN EN ISO 4210-2?

Die DIN EN ISO 4210-2 legt sicherheitstechnische Anforderungen für Fahrräder fest, die auch für Klapp- und Falträder gelten. Damit müssen auch Fahrräder mit Faltgelenken die einschlägigen Anforderungen an Stabilität und Belastbarkeit erfüllen. Die zugehörigen Prüfverfahren für Rahmen und Gabel sind in der DIN EN ISO 4210-6 geregelt.

Die Normen berücksichtigen definierte Belastungen unter Prüfbedingungen. Sie garantieren jedoch nicht, dass ein Klapprad-Scharnier unabhängig von Nutzung, Wartung und Verschleiß dauerhaft sicher bleibt.

Im Alltag können insbesondere folgende Faktoren die Haltbarkeit beeinträchtigen:

• Häufiges Falten: Wiederholtes Öffnen und Schließen beansprucht Gelenke, Verriegelungen und Kontaktflächen.
• Schmutz und Streusalz: Eingedrungener Sand, Feuchtigkeit und Streusalz können Verschleiß und Korrosion begünstigen.
• Nachlassende Klemmkraft: Lockert sich die Verriegelung, kann Spiel entstehen und die Belastung einzelner Bauteile steigen.
• Ungleichmäßige Belastung: Wiederkehrende Bewegungen an einem nicht mehr fest sitzenden Gelenk können Kontaktflächen und angrenzende Rahmenverbindungen zusätzlich beanspruchen.
• Fehlerhafte Verriegelung: Rastet die Sicherung nicht vollständig ein, besteht unabhängig von der ursprünglichen Konstruktion ein erhebliches Sicherheitsrisiko.

Besonders kritisch ist spürbares Spiel am Faltscharnier. Unter wechselnder Fahrbelastung können dadurch zusätzliche Bewegungen und Beanspruchungen entstehen, die den Verschleiß beschleunigen und im ungünstigen Fall Schäden an angrenzenden Bauteilen begünstigen.

Kontrolliere deshalb regelmäßig, ob die Verriegelung sicher schließt, das Gelenk spielfrei sitzt und an den Schweißnähten oder Rahmenrohren Risse erkennbar sind. Bei auffälligen Geräuschen, sichtbaren Schäden oder einer lockeren Verbindung solltest du das Fahrrad bis zur fachlichen Überprüfung nicht weiterfahren.

Faltarchitekturen im direkten Vergleich

Drei Grundprinzipien prägen den Markt, und sie unterscheiden sich vor allem darin, wie viele Unterbrechungen der Lastpfad hat und wo sie liegen. Klemmsysteme an Lenkerstange und Sattelstütze kommen bei allen dreien hinzu und werden im nächsten Abschnitt behandelt.

Mittelgelenk: schnell gefaltet, hoch belastet

Ein Klapprad mit Mittelgelenk lässt sich meist besonders einfach zusammenklappen, da der Rahmen an einer zentralen Stelle gefaltet wird. Im ADAC-Test kamen die Testpersonen mit mittig klappenden Modellen besser zurecht als mit komplexeren Faltmechanismen. Die einfache Konstruktion hat jedoch auch Nachteile, insbesondere beim Packmaß und bei der Belastung der Rahmenverbindung.

Die wichtigsten Eigenschaften des Mittelgelenks im Überblick:

• Schneller Faltvorgang: Einfache Modelle lassen sich mit etwas Übung in wenigen Handgriffen zusammenklappen. Je nach Konstruktion kann der Vorgang etwa 5 bis 10 Sekunden dauern.
• Größeres Packmaß: Da der Rahmen nur an einer zentralen Stelle gefaltet wird, bleibt das Rad häufig sperriger als bei mehrfach faltbaren Konstruktionen. Ein Packmaß von etwa 80 × 65 × 35 Zentimetern ist möglich, variiert jedoch je nach Modell.
• Hohe Belastung des Scharniers: Das Mittelgelenk liegt im tragenden Rahmen und muss die beim Fahren auftretenden Kräfte und Momente zuverlässig übertragen.
• Überschaubarer Wartungsaufwand: Weniger Faltgelenke bedeuten weniger entsprechende Verbindungsstellen. Das zentrale Scharnier und seine Verriegelung müssen dennoch regelmäßig kontrolliert werden.

Wie wichtig die Konstruktion des Mittelgelenks ist, zeigt das OCL-Scharnier von Tern. Der Hersteller gibt an, dass eine höhere Gelenkkonstruktion mit weiter außen liegenden Drehflächen die Festigkeit und Steifigkeit gegenüber einer herkömmlichen Ausführung mehr als verdoppelt.

Die Konstruktion allein garantiert jedoch keine ausreichende Haltbarkeit. Bei einem Rückruf von Tern im Jahr 2013 waren bestimmte Verge- und Eclipse-Modelle der ersten Produktionsserie von fehlerhaften Schweißnähten zwischen Rahmenrohr und OCL-Scharnier betroffen. Das zeigt, dass neben der Gelenkkonstruktion auch die Fertigungsqualität und die Verbindung zum Rahmen entscheidend für die Sicherheit sind.

Vertikalfaltung: Gelenk raus aus dem Hauptrahmen

Bei der Vertikalfaltung schwenken Vorder- und Hinterbau nach unten unter den Rahmen, wodurch der Hauptrahmen ohne Faltscharnier auskommen kann. Beim Birdy übernehmen die Schwingenlager an Gabel und Hinterbau gleichzeitig die Funktion der Faltgelenke.

Diese Konstruktion bringt folgende Besonderheiten mit sich:

• Durchgehender Hauptrahmen: Das Biegemoment wird über ein durchgehendes Rahmenprofil übertragen. Eine zusätzliche Gelenkverbindung in der Rahmenmitte entfällt.
• Mehrfach belastete Lager: Die Schwingenlager müssen Federungsbewegungen, Seitensteifigkeit und Faltfunktion gleichzeitig ermöglichen.
• Empfindlichkeit gegenüber Lagerspiel: Übermäßiges Spiel an den Drehpunkten kann die Spurtreue und das Bremsverhalten beeinträchtigen.

Bei der Wartung stehen deshalb besonders die Lager der Gabel- und Hinterbauschwinge im Mittelpunkt. Kontrolliere diese regelmäßig auf ungewöhnliches Spiel, da sich Verschleiß an den Lagerstellen auf das Fahrverhalten auswirken kann.

Dreifachfaltung: kleinstes Packmaß, meiste Schnittstellen

Die Dreifachfaltung ermöglicht besonders kompakte Packmaße, da Hinterbau, Hauptrahmen und Lenkerstange getrennt gefaltet werden. Der Vorteil beim Transport geht allerdings mit mehreren Faltgelenken und einem höheren Bedienaufwand einher.

Die wichtigsten Eigenschaften im Überblick:

• Packmaß: Die aktuelle Brompton C Line misst gefaltet etwa 57–64,5 × 56,5–59 × 27 cm, je nach Quelle und Ausführung. Das entspricht rechnerisch ungefähr der Hälfte des Volumens eines typischen Mittelgelenk-Klapprads.
• Faltzeit: Falträder mit drei bis fünf Faltpunkten benötigen häufig etwa 15 bis 30 Sekunden. Bei der Brompton C Line sind es rund 10 bis 20 Sekunden.
• Verschleiß: Jeder zusätzliche Faltpunkt bringt weitere Gelenke und Verriegelungen mit sich, die verschleißen können.
• Bedienung: Mehrere Faltschritte erhöhen die Anforderungen an die korrekte Handhabung und bieten zusätzliche Möglichkeiten für Bedienfehler.

Der zentrale Zielkonflikt liegt zwischen kompaktem Packmaß und der Anzahl der mechanischen Schnittstellen. Je komplexer der Faltmechanismus, desto mehr Verbindungen müssen zuverlässig funktionieren.

Welche Klapprad-Verriegelung hält dauerhaft spielfrei?

Dauerhaft spielfrei bleiben Verriegelungen, deren Klemmkraft nachstellbar ist und die eine formschlüssige Zweitsicherung besitzen. Reiner Reibschluss reicht nicht, sobald sich Klemmflächen setzen oder verschleißen. Die Unterschiede zwischen den Systemen liegen vor allem in Einstellbarkeit und Fehlertoleranz.

Exzenterhebel mit Sicherungsklinke

Ein Exzenterhebel verbindet die Gelenkhälften durch eine Nockenkurve, während eine zusätzliche Sicherungsklinke das unbeabsichtigte Öffnen verhindert. Die erforderliche Vorspannung lässt sich je nach Konstruktion über eine Stellschraube oder Gegenmutter einstellen.

Beim Schließen solltest du auf folgende Punkte achten:

• Spürbarer Widerstand: Der Hebel muss sich mit deutlichem, aber kontrollierbarem Widerstand schließen lassen. Die erforderliche Klemmkraft richtet sich nach den Herstellerangaben.
• Vollständig eingerastete Sicherung: Die Sicherungsklinke muss zuverlässig einrasten. Ein am Rahmen anliegender Hebel allein garantiert noch keine sichere Verriegelung.
• Ausreichende Vorspannung: Lässt sich der Hebel ungewöhnlich leicht schließen, kann die Klemmkraft zu gering sein. Die Einstellung muss dann überprüft werden.

Ein häufiger Bedienfehler ist eine scheinbar geschlossene Verriegelung, bei der die Sicherungsklinke nicht vollständig eingerastet ist. Kontrolliere deshalb vor jeder Fahrt, ob Hebel und Sicherung korrekt geschlossen sind.

Wann ist eine Schraubklemmung die bessere Wahl?

Schraubklemmungen mit Klemmplatten lohnen sich, wenn du Wert auf fein dosierbare Vorspannung und hohe Toleranz gegenüber Verschleiß legst. Die Klemmkraft lässt sich stufenlos nachziehen, ohne dass Bauteile getauscht werden müssen.

Der Nachteil ist die Bedienung: Wer unter Zeitdruck nur halbherzig zudreht, fährt mit einer nicht voll verspannten Verbindung los, und das spürt man oft erst als Knacken beim Antritt.

Bei Klemmsystemen an Lenkerstange und Sattelstütze gilt dasselbe Prinzip. Achte dort zusätzlich auf die Mindesteinstecktiefe der Sattelstütze, denn lange Stützen erzeugen am Klemmpunkt erhebliche Biegemomente.

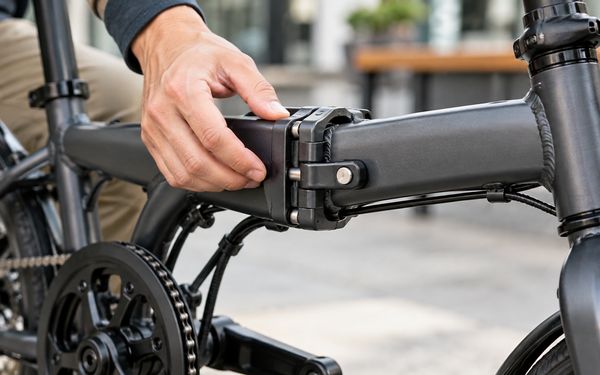

Woran erkennst du ein ausgeschlagenes Klapprad-Scharnier?

Ein ausgeschlagenes Klapprad-Scharnier erkennst du häufig an einem fühlbaren Klacken bei Lastwechseln, noch bevor sichtbares Spiel entsteht. Ursache können eine zu geringe Vorspannung oder verschlissene Kontaktflächen sein.

Mit folgenden Prüfungen kannst du mögliche Schwachstellen erkennen:

1. Rahmengelenk prüfen: Ziehe die Vorderbremse und bewege das Fahrrad vor und zurück. Umfasse dabei das Scharnier mit der freien Hand. Spürst du einen Versatz zwischen den Gelenkhälften, kann die Verbindung zu locker oder bereits verschlissen sein.
2. Lenkerstangengelenk kontrollieren: Halte das Vorderrad fest und versuche, den Lenker vorsichtig gegen die Fahrtrichtung zu bewegen. Achte darauf, ob sich das Gelenk ungewöhnlich bewegt oder Geräusche verursacht.
3. Warnsignale beim Fahren beachten: Lenkerflattern bei höherem Tempo oder wiederkehrendes Knacken beim Wiegetritt können auf Spiel im Gelenk hinweisen.

Faltgeschwindigkeit gegen Packmaß: Abwägung nach Einsatzprofil

Welcher Klapprad-Faltmechanismus passt, ergibt sich aus der Faltfrequenz und dem verfügbaren Stauraum, nicht aus dem Spitzenwert einer einzelnen Kennzahl. Die drei typischen Profile stellen sehr unterschiedliche Anforderungen.

Pendeln mit Bahn und Bus: Packmaß schlägt Faltzeit

Wer zwei- bis viermal täglich faltet und das Rad in vollen Zügen verstauen muss, profitiert am stärksten von der Dreifachfaltung. Das schmale Paket passt zwischen Sitzreihen und in Gepäckablagen, wo ein 35 cm breites Klapprad stört. Der Zeitvorteil des Mittelgelenks schrumpft mit Routine erheblich, das Packmaß bleibt dagegen konstant.

Stadtwohnung und Büro: Mittelgelenk als pragmatische Lösung

Fährst du überwiegend von Tür zu Tür und faltest nur für Aufzug, Flur oder Kofferraum, ist ein Mittelgelenk meist die robustere Wahl. Ein einziger Faltpunkt bedeutet weniger Wartung und weniger Bedienfehler. Größere Laufräder, die diese Bauform oft erlaubt, verbessern zudem den Fahrkomfort auf Kopfsteinpflaster.

Camping und Wohnmobil: Schmutzresistenz vor Kompaktheit

Im Campingeinsatz sind Sand, Staub und Feuchtigkeit der Hauptgegner jeder Klemmfläche. Weniger Gelenke heißen weniger Eintrittspunkte für Schmutz, was für Mittelgelenk oder Vertikalfaltung spricht. Transportierst du das Rad außen am Fahrzeug, decke die Gelenke ab, denn Spritzwasser und Streusalz setzen sich bevorzugt in den Klemmspalten fest.

Wie wartest du Scharnier und Verriegelung selbst?

Mit einem festen Prüfrhythmus, sauberen Klemmflächen und schrittweise nachgestellter Vorspannung hältst du die Faltmechanismen am Klapprad über Jahre spielfrei.

Die wichtigsten Punkte für die Eigenwartung:

• Intervall: Mache den Spieltest etwa alle vier Wochen oder nach rund 500 Kilometern. Eine gründliche Sichtprüfung der Schweißnähte nach dem Reinigen empfiehlt sich alle drei bis sechs Monate.
• Klemmflächen trocken halten: Kontaktflächen von Gelenk und Klemmung gehören sauber und fettfrei, nur Drehbolzen und Gleitstellen bekommen eine dünne Fettschicht. Ein häufiger Fehler ist Sprühfett über das gesamte Gelenk, was den Reibschluss senkt und das Gelenk unter Last rutschen lässt.
• Vorspannung in kleinen Schritten: Stelle die Klemmkraft in Viertelumdrehungen nach und teste nach jedem Schritt erneut.
• Schraubverbindungen: Ziehe Scharnierbolzen und Klemmschrauben mit dem Drehmomentschlüssel nach Herstellervorgabe an und verwende bei gelösten Bolzen mittelfeste Schraubensicherung.
• Rückrufstatus: Gleiche bei Gebrauchträdern die Rahmennummer mit den Rückrufseiten des Herstellers und dem EU-Schnellwarnsystem Safety Gate ab.

Bei einem Riss gibt es keinen Ermessensspielraum. Lege das Rad sofort still und lass den Rahmen beim Fachhändler oder Hersteller begutachten. Aluminiumrahmen in Eigenregie zu schweißen zerstört die Wärmebehandlung und damit die Festigkeit der gesamten Zone.

Fazit: Die Schweißnaht entscheidet, nicht der Hebel

Die Zuverlässigkeit von Klapprad-Faltmechanismen hängt weniger am Bauprinzip als an der Ausführung der Fügestellen und am Zustand der Klemmung. Das Mittelgelenk punktet mit Bedienbarkeit und Faltzeit, die Vertikalfaltung mit ungeteiltem Hauptrahmen, die Dreifachfaltung mit dem kleinsten Packmaß. Jede Bauform verlagert die Schwachstelle nur an einen anderen Ort.

Für deine Kaufentscheidung heißt das: Wähle die Architektur nach Faltfrequenz und Stauraum, prüfe den Rückrufstatus und achte auf eine nachstellbare Verriegelung mit Zweitsicherung. Im Betrieb ist der monatliche Spieltest die wirksamste Einzelmaßnahme. Wer Spiel früh beseitigt, entlastet die Schweißnaht genau dort, wo die bekannten Rahmenbrüche ihren Ursprung hatten.

FAQ zum Thema Klapprad: Faltmechanismus, Scharnier und Sicherheit

Wie funktioniert ein Klapprad Faltmechanismus?

Ein Klapprad Faltmechanismus ermöglicht es, den Rahmen des Fahrrads zusammenzuklappen, damit es platzsparend transportiert und verstaut werden kann. Je nach Modell kommen unterschiedliche Scharniere, Gelenke und Verriegelungssysteme zum Einsatz. Wichtig ist, dass sich das Klapprad leicht falten lässt und im ausgeklappten Zustand zuverlässig verriegelt ist.

Wie sicher ist ein Klapprad Scharnier?

Wie sicher ist ein Klapprad Scharnier, hängt von der Konstruktion, der Materialqualität und der regelmäßigen Wartung ab. Ein hochwertiges Scharnier muss den Belastungen beim Fahren standhalten und zuverlässig gegen unbeabsichtigtes Öffnen gesichert sein. Regelmäßige Kontrollen auf Verschleiß, Spiel und Beschädigungen tragen zur Sicherheit bei.

Klapprad Scharnier wackelt: Was tun?

Wenn das Klapprad Scharnier wackelt, sollte zunächst geprüft werden, ob die Verriegelung vollständig geschlossen ist. Auch lockere Schrauben, verschlissene Gelenke oder ein beschädigter Klemmmechanismus können die Ursache sein. Verwenden Sie das Fahrrad nicht weiter, solange die Ursache nicht geklärt ist. Bei anhaltendem Spiel sollte eine Fachwerkstatt das Scharnier überprüfen.

Welcher Faltmechanismus ist am stabilsten?

Welcher Faltmechanismus am stabilsten ist, hängt von der Rahmenkonstruktion, der Qualität des Gelenks und der Verriegelung ab. Entscheidend sind eine spielfreie Verbindung, eine sichere Arretierung und eine hochwertige Verarbeitung. Ein Faltrad Faltmechanismus Vergleich sollte deshalb nicht nur die Faltgeschwindigkeit, sondern auch die Stabilität, Haltbarkeit und Wartungsfreundlichkeit berücksichtigen.

 Wie funktioniert eine Klapprad Verriegelung und worauf kommt es beim Klemmsystem an?

Eine Klapprad Verriegelung fixiert den Rahmen nach dem Aufklappen, damit sich das Gelenk während der Fahrt nicht unbeabsichtigt öffnet. Ein zuverlässiges Klapprad Klemmsystem sollte sich sicher schließen lassen und einen festen Sitz gewährleisten. Vor jeder Fahrt empfiehlt es sich, die Verriegelung auf korrekten Sitz und erkennbare Beschädigungen zu kontrollieren.

Was tun bei einem Klapprad Rahmenbruch am Gelenk?

Ein Klapprad Rahmenbruch am Gelenk ist ein ernstes Sicherheitsproblem. Das Fahrrad darf nicht weitergefahren werden, da die Stabilität des Rahmens beeinträchtigt sein kann. Auch kleine Risse, Verformungen oder auffällige Veränderungen am Scharnier sollten fachgerecht untersucht werden. Ob eine Reparatur möglich ist, muss anhand des Schadens und der Herstellervorgaben beurteilt werden.
